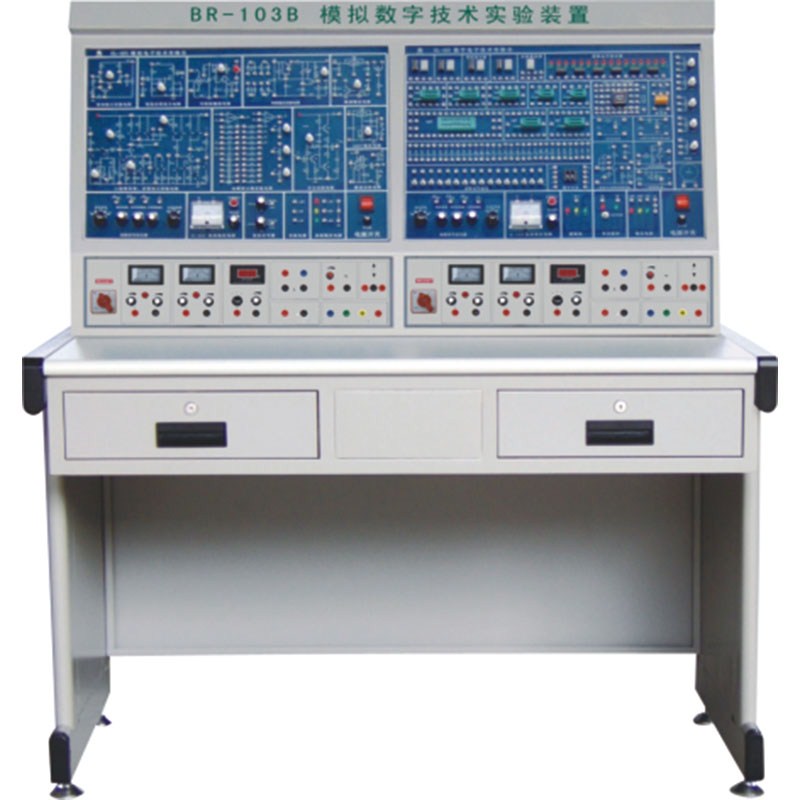

結構與性能
1. 尺寸：155*70*1300（mm）
2. 工作電源：220V/50Hz
3. 安全保護：電流型漏電斷路器、電壓型漏電保護器
4. 實驗桌：鋼木結構，鐵質噴塑，耐磨防火面板，設有抽屜、柜子用于存放工具、配件等。
5. 模擬電路實驗部分：
1．可調直流穩壓電源：0-30V/1.5A連續可調，自動換檔，自動過載保護自動恢復功能。
2．固定直流穩壓電源：正5伏/3A；正負12伏/1A
3．交流電源：9伏、18伏、雙9伏。
4．函數信號發生器：波形：正弦波、三角波、方波；頻率范圍：5Hz-550KHz連續可調。輸出幅度：正弦波大于0-10Vp-p。
5．頻率計：測量范圍：1Hz-8MHz；6位數顯；自動換檔；輸入阻抗不小于1MΩ/20PF；靈敏度：〈80mV
6．?dāng)?shù)字交直流毫伏表：三位半數顯，測試范圍2mV-200V(有效值)，琴鍵開關切換，0.5級精度。
7．直流信號源：雙組-1V-+1V輸出。
8．實驗板上設有單管、多管、差動放大電路；集成運放實驗電路；分立、集成功率放大電路、場效應管放大電路、可控硅整流實驗電路、串聯、集成穩壓實驗電路等。
6. 數字電路實驗部分：
1．可調直流穩壓電源：0-30V/1.5A連續可調，自動換檔，自動過載保護自動恢復功能。
2．固定直流穩壓電源：正5伏/3A；正負12伏/1A
3．函數信號發生器：波形：正弦波、三角波、方波；頻率范圍：5Hz-550KHz連續可調。輸出幅度：正弦波大于0-10Vp-p。
4．頻率計：測量范圍：1Hz-8MHz；6位數顯；自動換檔；輸入阻抗不小于1MΩ/20PF；靈敏度：〈80mV
5．邏輯筆、單次脈沖源。
6．實驗板上設有邏輯電平關、邏輯電平指示器、8421譯碼器、撥碼開關；40腳、16腳、14腳、8腳高
可靠活動集成插座、Lattice公司的CPLD ispLSI1016；實驗用電阻器、電容器、電位器、繼電器；部分
實驗電路等
7．配Lattice公司的CPLD程序下載器
7. 測量?jī)x表：
eq \o\ac(○,1)1電壓表：量程DC200V 0.5級
eq \o\ac(○,2)2電流表：量程DC200mA 0.5級
eq \o\ac(○,3)3數字萬用表：三位半數顯
三、主要配置（學校只需自備普通雙蹤示波器就可完成全部實驗內容）
1、實驗桌、凳子
2、實驗臺
四、實驗項目
模電部分
1、常用儀器的使用
2、二極管特性的簡單測試
3、晶體三極管輸入、輸出特性的測試
4、晶體管單管放大器
5、兩極放大電路
6、負反饋放大電路
7、射極跟隨器
8、場效管放大電路
9、差分放大電路
10、RC正弦波震蕩器
11、LC正弦波震蕩器
12、運算放大器參數的測試
13、集成運放的比例求和運算電路
14、集成運放的積分與微分電路
15、集成運放的電壓比較器電路
16、集成運放的波形發生電路
17、集成運放的有源濾波器電路
18集成功效放大器
19、OTL功率放大器
20、集成穩壓器
21、串聯穩壓電路
數電部分
1、晶體管開關特性、限幅器與鉗位器
2、TTL集成邏輯門的邏輯功能與參數測試
3、COMS集成邏輯門的邏輯功能與參數測試
4、集成邏輯電路的連接和驅動
5、組合邏輯電路實驗
6、譯碼器及其應用
7、數據選擇器及其應用
8、觸發器及其應用
9、計數器及其應用
10、移位寄存器及其應用
11、脈沖分配器及其應用
12、自激多諧振蕩器
13、單穩態觸發器與施密特觸發器
14、555時基電路及其應用
15、D／A、A/D轉換器
16、電子秒表
17、智力競賽搶答裝置
18、數字頻率計
19、3位半直流數字電壓表
20、拔河游戲機——趣味性、綜合性實驗
21、LatticeispLSI1016 CPLD可編程邏輯如果您有任何關于合作的報價或有任何查詢，請隨時給我們發電子郵件 464046048@qq.com或使用下面的查詢表格。我們的銷售代表將在24小時內與您聯系。感謝您對我們的產品感興趣。
