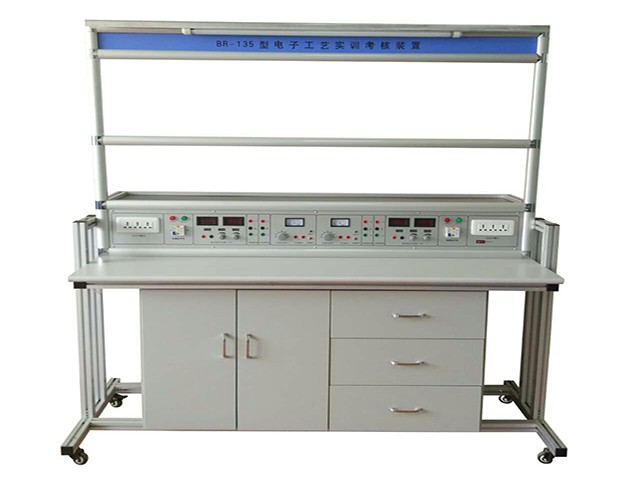

實驗臺圖示：提供一百多種實訓模塊，各模塊的接口均已引至板上的專用插腳上，通過模塊的彈性插腳在專用實訓操作底板上拼插。學生可按電路組合各種實訓線路，完成不同的實訓項目；配置多種典型的實訓套件，可鍛煉學生對電子產品焊接、組裝以及整機調試的技能。電源、測量儀表輸出端以接線柱和接線端子兩種方式引出，實訓操作方便；學生科設計、撘接、調試、驗證新的電子電路，培養創新意識和能力。 1、技術性能輸入電源'單相三線~220V±10% 50Hz工作環境：溫度-10℃~+40℃相對濕度≤85%（25℃）海拔<4000m裝置容量：≤700VA外形尺寸：1600mm*700mm*1920mm安全保護：具有漏電壓和漏電流保護、過載保護等功能，安全符合國家相關標準2、基本配置及功能實訓裝置由實訓臺、電源控制屏、實訓模塊、實訓套件、實訓工具等組成。實訓臺采用工業鋁合金框架結構，在電源控制屏上方為兩層結構。其中第一層既可放置外配儀器儀表，也可掛放其它通用電工電子實訓掛箱，擴展完成多門課程實訓：第二層可放置PVC夾板，用來夾放實訓圖紙。頂部沒有40W照明日關燈一盞；實訓臺下方?jīng)]有四個帶剎車的萬向輪，便于移動和固定。3、電源控制屏電源控制屏為鐵質雙層亞光密紋噴塑結構，鋁質面板。主要由2組低壓交流電源、直流可調穩壓電源、直流開關穩壓電源、各種測試儀表等組成，可同時滿足2人完成不同的實訓內容，方便實訓考核。4、具體功能如下：直流可調穩壓電源（兩路）0.0~30V/2A、±5V/2A固定輸出，具有過載、短路軟保護功能，設有兩個三位半數顯指示，分別指示當前輸出的電壓值和電流值。直流開關穩壓電源（兩路）±12V/2A、±5V/2A固定輸出，具有短路、過流保護及自動恢復功能。低壓交流電源（兩路）3~24V低壓交流電源輸出，分3V、6V、9V、12V、15V、20v、24V七檔可調，輸出端具有短路保護、過載保護及自動復位功能。 測量范圍0~200V，分2mA、2V、20V、200V四檔，直鍵開關切換，三位半數字顯示，輸入阻抗10MΩ，精度0.5級。直流數顯毫安表（兩只）測量范圍0~2000mA，分2mA、20mA、200mA、2000mA四檔，直鍵開關切換，三維半數字顯示，精度0.5級。提供兩組接線柱和接線端子轉接口單元，實訓操作方便。提供12路AC220V電源插座接口，可為外配儀器設備提供工作源。5、實訓模塊（1套共214塊）提供電阻器、電容器、電位器、電感器、脈沖變壓器、穩壓二極管、整流二極管、場效應管、單相晶閘管、雙相晶閘管、TGBT管、復位按鈕開關、鈕子開關、白熾燈、數碼管、集成穩壓管、聲電傳感器、揚聲器、蜂鳴器、元件插座、音樂片、電阻溫度計、運放電路、繼電器、單結晶體管觸發電路、功率放大集成電路、邏輯電平輸出、編碼開關電路等129種實訓模塊。實訓模塊采用ABS材料制作而成，面板上印有元件符號采用最新國家標準，具有整體結構緊湊、外觀美觀大方、安裝簡單、使用保管方便等特點。配置四孔電路插板（必須是四孔），電路板一次性注塑而成，表面布有四孔成一組相互聯通的插孔，元件盒在其上任意拼插成實驗電路。元件盒簡潔直觀，內裝電阻、電容、電感、二極管、三極管、場效應管、可控硅等元件來完成原理實驗。內裝元件一目了然，盒蓋印有永不褪色元件符號，線條清晰美觀。盒體采用較科學的一體式結構，維修、拆裝方便。6、配套工具：數字式萬用表、元件盒、剝線鉗、斜口鉗、小十字螺絲刀、小一字螺絲刀、大一字螺絲刀、小鑷子、剪刀、工具箱等常用工具。
