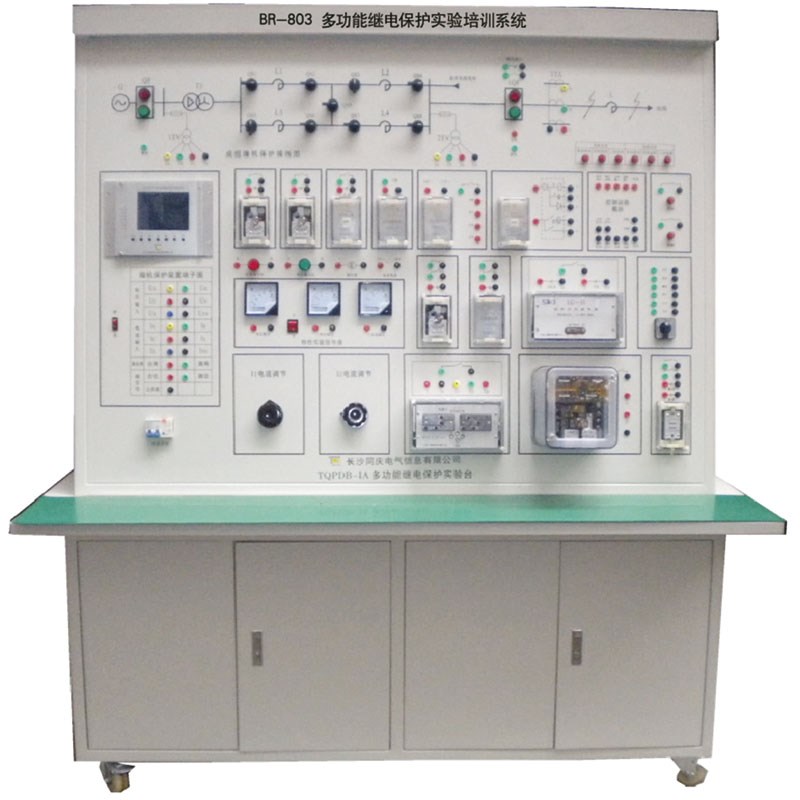

主要由三相調壓器、移相器、電抗器、電壓互感器、電流互感器等組成。實驗系統采用三相調壓器產生可調的電壓信號，利用真實的電抗器組產生電流信號，并可利用移相器對電流信號進行靈活的相位調節。電壓互感器和電流互感器將模擬一次設備的大電壓、大電流信號轉移為二次電壓、電流信號，提供給繼電保護裝置使用。
2、一次主接線圖
實驗系統中包括繼電保護一次模擬接線圖，由系統電源、2條線路、1臺變壓器、多個模擬斷路器組成，并提供備用電源和負載接口。一次模擬主接線可模擬系統最大、最小、正常運行方式，并可模擬中性點直接接地和不接地系統。線路阻抗具有多個電抗抽頭，可模擬不同長度的線路。在一次模擬主接線的線路和變壓器上課設置接地、相間短路和三相短路故障。
3、常規繼電器及控制回路部分
實驗系統中包括常規電流繼電器、電壓繼電器、功率方向繼電器、阻抗繼電器、差動繼電器、重合閘、時間繼電器、中間繼電器、閃光繼電器、沖擊繼電器等常規繼電器。常規繼電器即可單獨使用，也可構成成組繼電保護使用。
